TL-2088型温度变送器

产品简介：

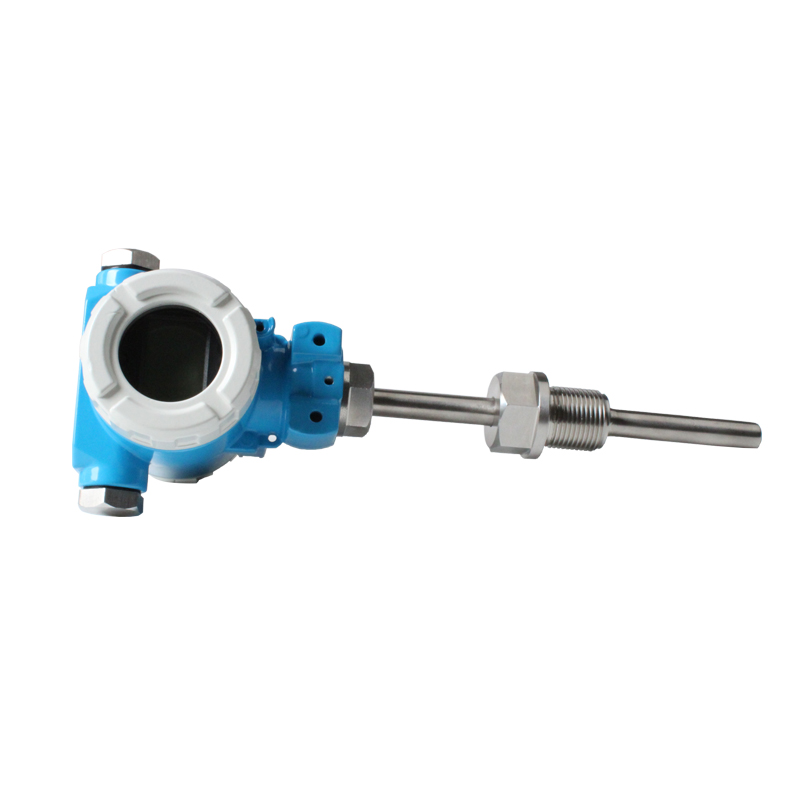

TL-2088型温度变送器

产品简介

      TL-2088型热电阻温度变送器是由温度传感器和信号转换器组成，信号转换器安装在温度传感器的冷端接线盒内，把温度传感器检测到的电压、电阻信号直接转换成4～20mA电流输出。结构简单，安装、使用、维修方便，是新一代温度检测、控制仪表，深受广大设计人员和用户的欢迎。目前已广泛应用于石油、化工、冶金、电站、轻工等部门，与调节器、记录仪表、计算机等配套使用，组成各种测量控制系统。

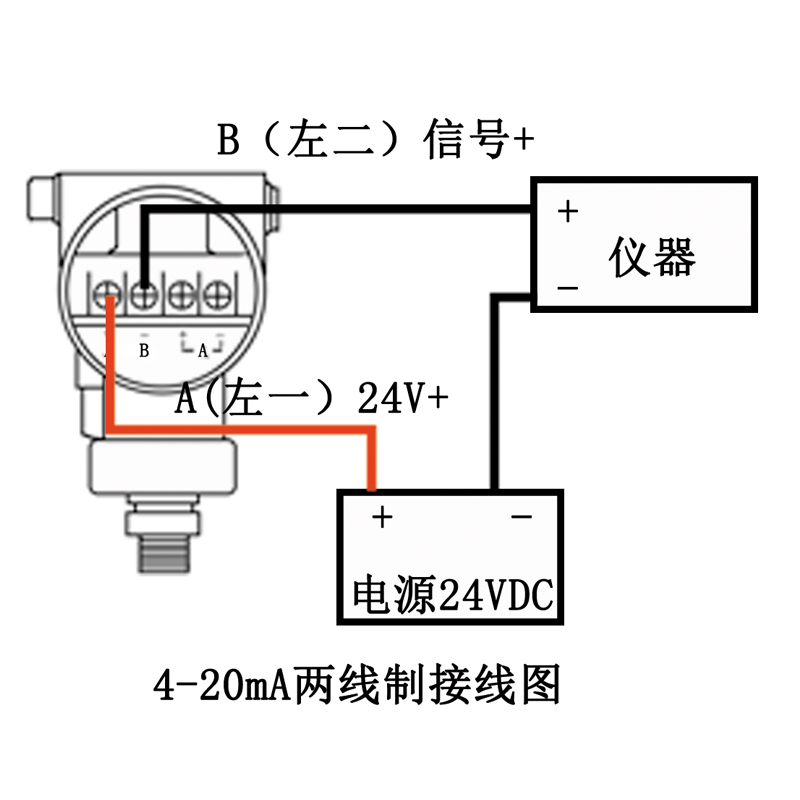

温度变送器接线图：

一、简介

    该温度变送器按温度传感器不同，分为热电偶和热电阻两种系列，在每种系列中，根据使用场合的不同分为隔爆型和普通型，根据输出功能的不同，分为带现场显示和不带现场显示，用户可根据使用场合和配套仪表的要求选择适当的规格型号。

二、主要特点

1、二线制传送。信号转换器供电的两根导线同时也传送输出信号。

2、输出恒流信号〔4～20mA〕。抗干扰能力强、远传性能好。

3、信号转换器用环氧树脂封装成模块，具有抗震动、耐腐蚀、防潮湿等优点，可用于条件较差的场所。

4、热电偶的毫伏信号经信号转换器直接转换成4～20mA电流输出、用普通电缆线传送信号，可省去价格昂贵的补偿导线。

5、带现场显示的温度变送器既输出4～20mA的电流信号，又能再测温现场读到实测温度，给操作人员带来很大方便。

三、主要技术指标

供电电压：13～30V.DC          负载电阻：0～850Ω

输出信号：4～20mA            基本误差：±0.2%、±0.5%

显示方式：3 1/2位液晶显示     使用环境温度：-20～70℃

环境温度影响：0.25%/10℃      冷端补偿误差：0.5%/10℃

防爆标志：dIIBT4               防护等级：IP54

四、系统连接

  一般电源电压Vs选用24V，负载电阻RL选用250Ω，这样当回路中通过4～20mA电流时，RL上的电压降为1～5V。如果用Vs和RL选用别的数值，那么RL值不能超过由公式RL=计算得到的数值。
