柱式拉压力传感器
- ·产品分类：称重传感器系列
- ·特性：
- ·型号：
产品简介：

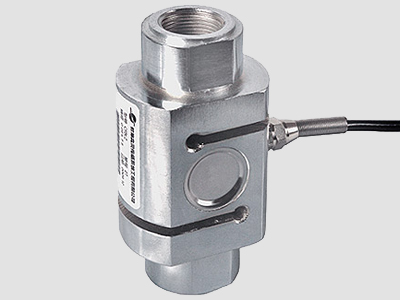

柱式拉压力传感器
| ■ 特点与用途 TL-ZS型/该传感器采用柱式S型结构，具有精度高、强度好、稳定性好等特点。 |

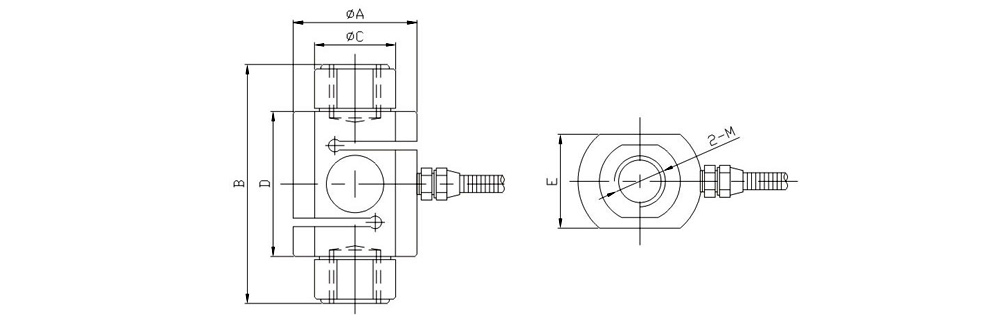

■ 外形尺寸
|
量程 | ФA | B | ФC | D | E | M |
0.2-0.7t | 44 | 88 | 28 | 56 | 26 | M16×1.5 |
1-5t | 58 | 112 | 38 | 68 | 44 | M24×1.5 |
10t | 84 | 160 | 60 | 103 | 58 | M36×4 |
■ 技术指标
参 数 | 单 位 | 技术指标 | 参 数 | 单 位 | 技术指标 |
灵敏度 | mV/V | 2.0±0.05 | 灵敏度温度系数 | ≤%F·S / 10℃ | ±0.05 |
非线性 | ≤%F·S | ±0.05 | 工作温度范围 | ℃ | -20℃ ~ +80℃ |
滞后 | ≤%F·S | ±0.05 | 输入电阻 | Ω | 350±20Ω |
重复性 | ≤%F·S | ±0.03 | 输出电阻 | Ω | 350±5Ω |
蠕变 | ≤%F·S / 30min | ±0.05 | 安全过载 | %F·S | 150%FS |
零点输出 | ≤%F·S | ±1 | 绝缘电阻 | MΩ | ≥5000MΩ（50VDC） |
零点温度系数 | ≤%F·S / 10℃ | ±0.05 | 推荐激励电压 | V | 10V~15V |
