首页 > 产品展示 > 称重传感器系列

  • 6孔轮辐拉压力传感器

  • ·产品分类：称重传感器系列
  • ·特性：
  • ·型号：

产品简介：

6孔轮辐拉压力传感器


■ 特点与用途

TL-HL型传感器采用轮辐式弹性体结构，具有低外形、抗偏载、精度高、强度好、安装方便，拉压输出对称性好等特点。
    广泛应用于工业系统中力的测量和天车秤、轨道衡、料斗秤等各种称重、测力的工业自动化测量控制系统。

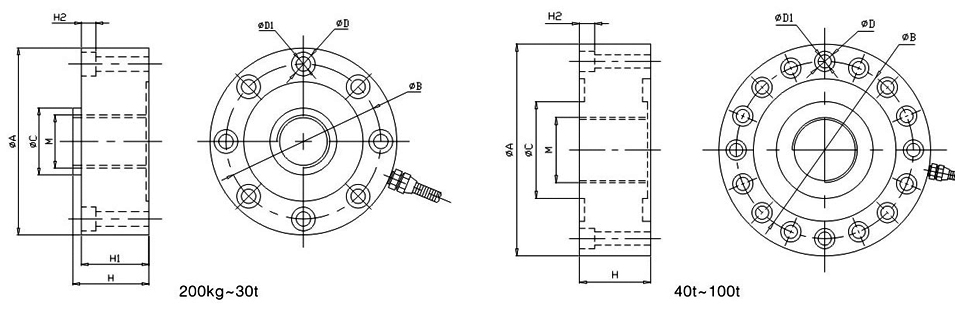

■ 外形尺寸




量程

ФA

ФB

ФC

M

H

H1

H2

ФD

ФD1

200~700kg

88

72

22

M12×1.75

34

31

7.2

8-Ф11

8-Ф7

1~5t

105

89

32

M16×1.5

37

34

7.2

8-Ф11

8-Ф7

10~20t

120.6

101.8

39

M32×1.5

53.5

41

10.5

8-Ф14

8-Ф9

30t

141

116.8

50.4

M40×1.5

57.2

50.8

11

8-Ф18

8-Ф11

40t~60t

208

174

95

M64×3

70

0

15

16-Ф20

16-Ф13

80t~100t

280

230

120

M76×3

90

0

20

16-Ф30

16-Ф17



■ 技术指标

参 数

单 位

技术指标

参 数

单 位

技术指标

灵敏度

mV/V

2.0±0.05

灵敏度温度系数

≤%F·S / 10℃

±0.03

非线性

≤%F·S

±0.03

工作温度范围

℃

-20℃ ~ +80℃

滞后

≤%F·S

±0.03

输入电阻

Ω

750±20Ω

重复性

≤%F·S

±0.03

输出电阻

Ω

700±5Ω

蠕变

≤%F·S / 30min

±0.03

安全过载

≤%F·S

150%FS

零点输出

≤%F·S

±1

绝缘电阻

MΩ

≥5000MΩ（50VDC）

零点温度系数

≤%F·S / 10℃

±0.03

推荐激励电压

V

10V~15V
