TL2100E液位传感器
- ·产品分类：压力变送器
- ·特性：
- ·型号：
产品简介：
北京中航泰隆科技有限公司 TL系列液位传感器

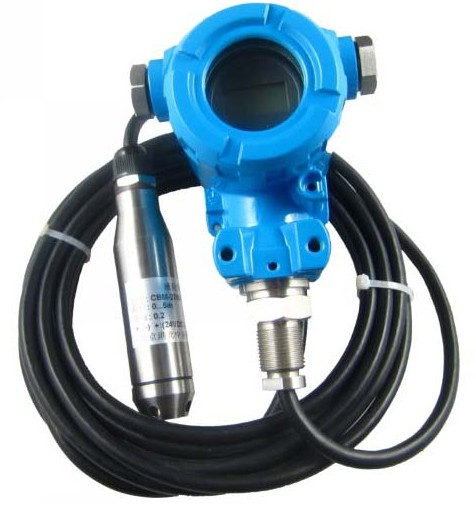

TL2100E液位传感器
TL-2100E数显液位变送器性能可靠，。分体式增加一体式表头使其实现现场显示。国内领先封装技术，使其在较深的液体中性能稳定 组件采用扩散硅进口芯片，电路采用信号隔离放大，截频干扰设计（抗干扰能力强，防雷击）过压保护，限流保护，抗冲击，防腐等设计GB-2001A型压力变送器在实践应用中得到厂家及客户的高度评价，重点推荐。 |
|
工作原理
当传感器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ=ρ.g.H + Po式中：
P： 液位计迎液面所受压力 ρ： 被测液体密度
g： 重力加速度（调试时按照9.8015） Po： 液面上大气压
H： 传感器投入液体的深度
同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压Po与传感器的负压腔相连，以抵消传感器背面的Po，使传感器测得压力为：ρ.g.H，显然,通过测取压力P，可以得到液位深。
技术参数
测量介质： 水 油 等液体
测量范围： 0～100m中间量程任选 线长:含5米线不收取费用，（含）(超出线：8元/米）
压力类型： 表压、绝压
精度等级： 0.1级 （最大量程的千分之1）
长期稳定性： ≤0.1F·S/年
供电范围： 12～36VDC
输出信号： 4～20mA /0～5VDC/10VDC
探头材料： 316不锈钢
介质温度： -30～60℃
环境温度： -40～85℃
材质：隔膜316S,过程接头1Cr18Ni9Ti
应用领域
航空航天▲电力▲污水处理、给水▲石油化工和制药工业▲热电机组▲空调机组▲制冷机组▲压缩机组▲实验室压力效验▲工业过程检测与控制▲内燃机▲发动机▲液压及气动系统▲恒压供水系统等行业液体气体的测量与控制等▲

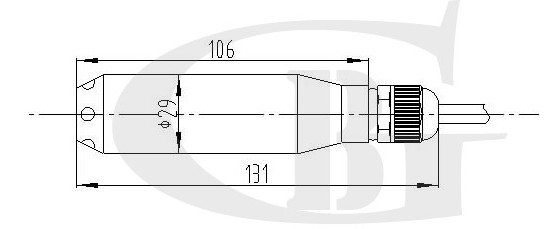

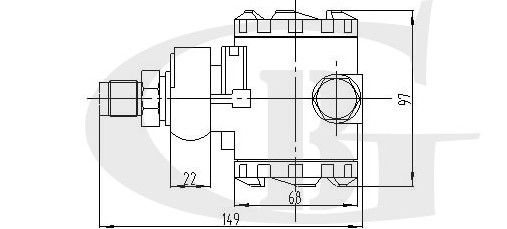

外形尺寸

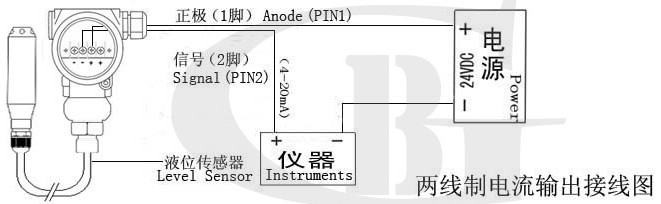

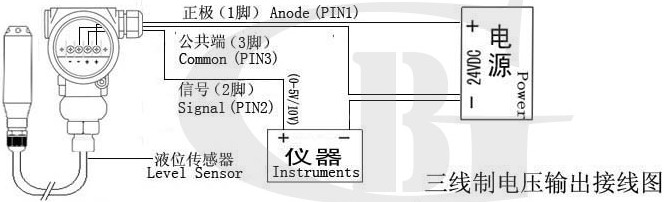

接线图
