TL3000F压力传感器
- ·产品分类：压力变送器
- ·特性：
- ·型号：
产品简介：
北京中航泰隆科技有限公司 TL系列压力传感器

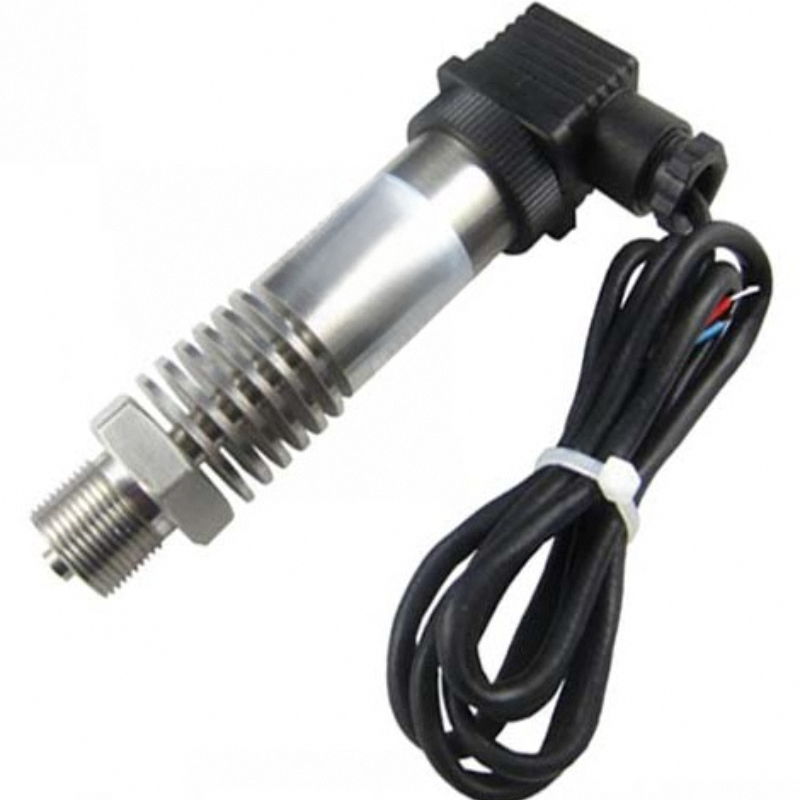

TL3000F压力传感器
TL-3000F高温压力变送器性能可靠，采用耐高温进口芯体，耐高温元器件，外形散热片等使其耐高温性能优越。电路采用信号隔离放大，截频干扰设计（抗干扰能力强，防雷击）过压保护，限流保护，抗冲击，防腐等设计。GB-3000F高温压力传感器在应用中性能稳定。
| |
工作原理
压力传感器是在单晶硅片上扩散上一个惠斯通电桥，电压阻效应是桥壁电阻值发生变化，产生一个差动电压信号。此信号经专用放大器，再经电压电流变换
，将量程相对应的信号转化成标准4~20mA/0~5VDC/0~10VDC信号
技术参数
测量介质：气体、液体、蒸汽
测量范围：-0.1~1KPa~100Mpa
测量精度：0.1级 0.2级 0.5
温度飘移：≤0.01%FS/°C
输出信号：4~20mADC 0…5VDC 0…10VDC
工作电压：12~36VDC
负载能力：（电流型）250~1425Ω （电压型）≥2K Ω
介质温度：-40~130°C
环境温度：-40~85°C
过载能力：200%FS
材质：隔膜316S,过程接头1Cr18Ni9Ti
电气连接：直接引线 赫斯曼插头 航空插头
应用领域
航空航天▲电力▲污水处理、给水▲石油化工和制药工业▲热电机组▲空调机组▲制冷机组▲压缩机组▲实验室压力效验▲工业过程检测与控制▲内燃机▲发动机▲液压及气动系统▲恒压供水系统等行业液体气体的测量与控制等▲

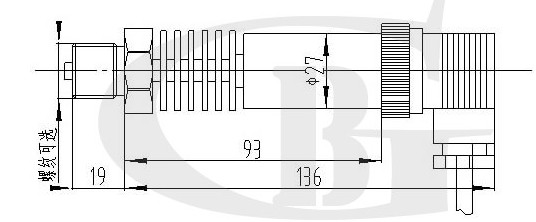

外形尺寸

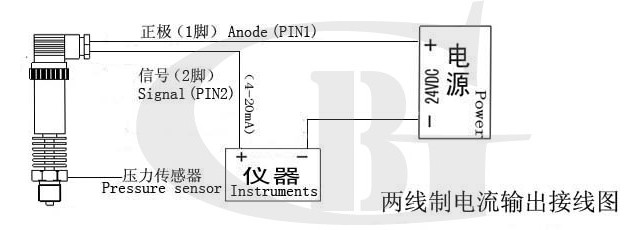

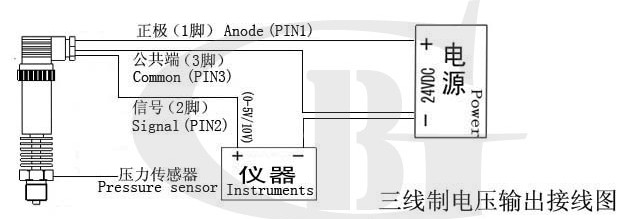

接线图
螺纹配件 外螺纹 连接线 聚氯乙烯2x 0.3mm2 标准导线
