磁粉制动器

产品简介：

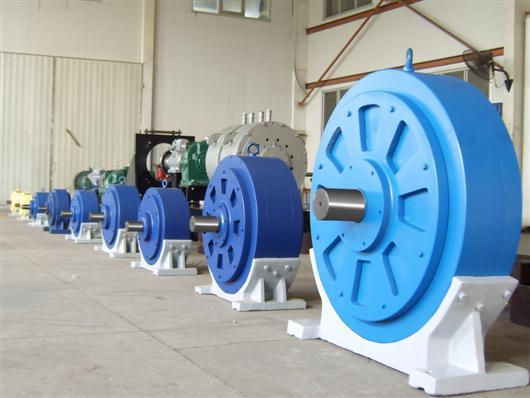

              TLCZ-机座式安装          TCZF-法兰式端面安装          TCZK-空心轴式端面安装

      磁粉制动器                磁粉制动器                磁粉制动器

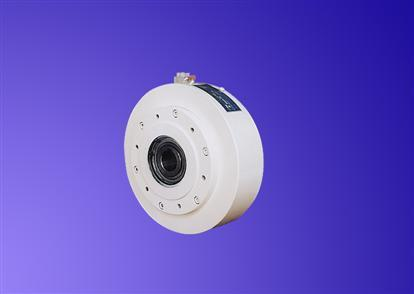

                                 TCZKX-空心轴外壳旋转式端面安装

                                        磁粉制动器

磁粉制动器是一种性能优越的自动控制元件。它以磁粉为工作介质，以激磁电流为控制手段，达到控制制动转矩的目的。其加载转矩与激磁电流呈良好的线性关系，而与转速或滑差无关，并具有响应速度快、结构简单等优点。

磁粉制动器与我公司生产的转矩转速传感器、转矩转速功率测量仪配套，可组成成套转矩转速功率测试系统，广泛应用于动力机械、传动机械输入、输出的转矩、转速、功率、效率的动态和静态的检测

 一、基本特性

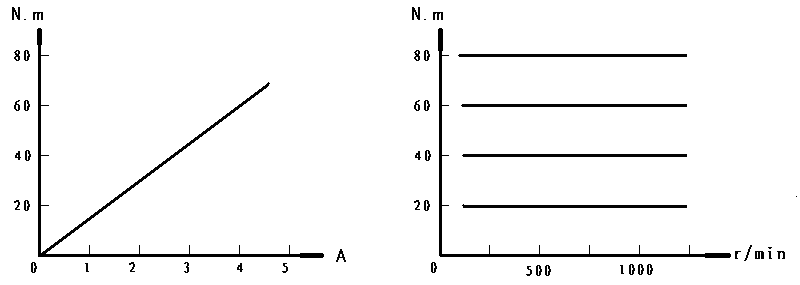

激磁电流——转矩特性：

激磁电流与转矩呈良好线性关系，通过调节激磁电流可以无极控制转矩的大小。其特性如图A所示。

                 图A                                                                                                         图B

2、转速——转矩特性：

      转矩与转速无关，保持定值。静力矩和动力矩没有差别。其特性如图B所示。

3、负载特性：

     磁粉制动器的允许滑差功率，在散热条件一定时，是定值。其连续运行时，实际滑差需在允许滑差功率以内。使用转速高时，需降低力矩使用。其特性如图C所示。

               图C

二、磁粉制动器的选型

磁粉制动器的选型一般先计算额定转矩，再计算额定转速

选型计算公式如下：

9550(系数) * 滑差功率（KW） / 额定转矩(N.m) = 额定转速（r/min）

三、安装、使用、维护

1、磁粉制动器用直流电作激磁电源。建议使用我公司生产的WLK控制器。

2、磁粉制动器轴水平安装；传动轴与联轴节的安装精度为H8/f8；禁止用铁锤敲击装配；轴和与其对接的轴的安装同轴度为+0.03mm。

3、磁粉制动器在运输过程中，常使磁粉聚集到某处，可能会出现“卡死”现象，可将制动器整体翻动，使磁粉松散开来，或用杠杆撬动。为了防止运输中磁粉沉淀，TLCZ-50以上磁粉制动器在测试后将磁粉倒出来另装，可在跑合过程中将磁粉从磁粉孔逐渐注入。

4、水冷磁粉制动器先通水后运转，禁止无水运转（水压1.5～3kg/cm2）。应使进出水管呈上下分布，进水管在下，出口水管在上。

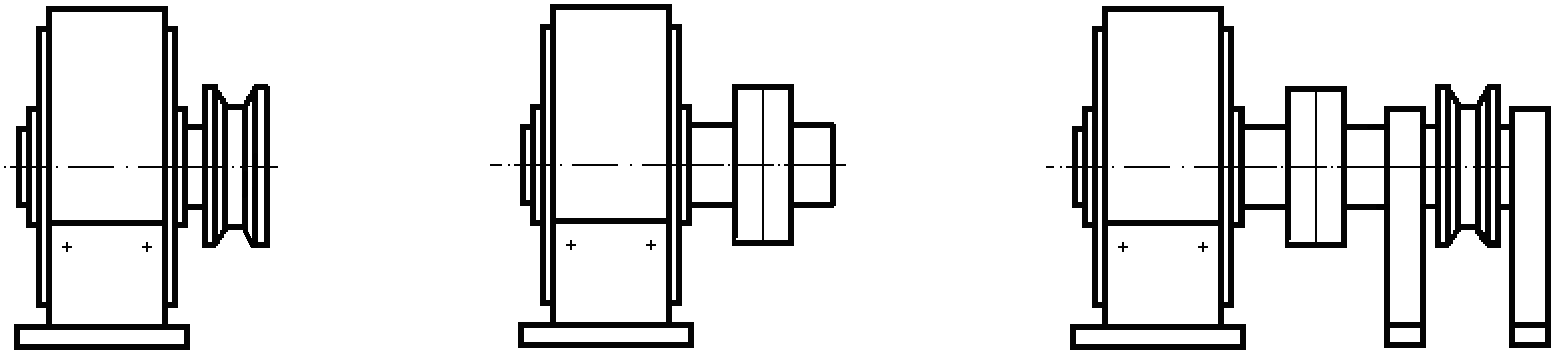

5、磁粉制动器不支持使用径向承受主传动力的安装方式。如悬臂安装皮带轮、齿轮等（见图1）。支持使用连轴节安装方式（见图2）。如的确需安装齿轮及皮带轮传动，建议轴端增加支承（见图3）。

       图1                                                                                                           图2                                                                                                                                                        图3

6、磁粉制动器首次使用前，通以30%的额定电流，运转10秒钟后断电再通电，反复几次，保证磁粉流动性和均匀分布。

7、磁粉制动器不能超转矩、转速使用，否则磁粉寿命会急剧下降，或者出现漏粉、卡死现象。

8、转子水冷却的磁粉制动器，使用一段时间后，其水封磨损，水盖下方的水封密封监视孔会出现滴水现象，提醒水封已经开始泄漏，尚未严重泄漏，应立即更换水封。注意不能堵塞水封密封监视孔滴水，以防水向内部渗漏。

9、如需更换磁粉，请按以下步骤操作，打开磁粉制动器、离合器，取出转子，去掉老磁粉，用沙纸打磨，软纸檫干净工作表面，更换羊毛毡、轴承，装进新磁粉即可。更换磁粉应根据规格型号确定磁粉量和目数。 　

10、磁粉制动器、离合器如长期不用，需每月开机5分钟，调节激磁电流，使转矩在0—额定转矩之间上下两个循环，以保持磁粉干燥不结块。

11、磁粉制动器在使用过程中，如发现没有转矩、转矩下降、卡死现象，可按以下方法排除：

a、没有转矩。

检查有无激磁电流。如没有激磁电流，请恢复激磁电流。

检查线圈有无接壳或短路。如有接壳或短路现象，请更换线圈。

检查磁粉腔是否进水或者进油。如磁粉腔进水或者进油，请打开磁粉制动器，去除老磁粉，檫干净磁粉制动器内腔，装进新磁粉。

b、转矩下降。

如在正常工作6000小时后转矩下降，请更换磁粉。

如在正常工作6000小时内转矩下降，是因为超转矩、转速使用，磁粉寿命急剧下降。请更换磁粉。

c、磁粉制动器卡死。

如使用时突然卡死，是因为超转矩、转速使用后产生高温,使密封件失去弹性,密封性能降低,磁粉漏进轴承卡死，或者磁粉高温结块卡死。请更换轴承、密封件、磁粉。

如长期停用后开机卡死，是因为磁粉氧化结块卡死。请更换磁粉。

四、技术参数和安装方式分类

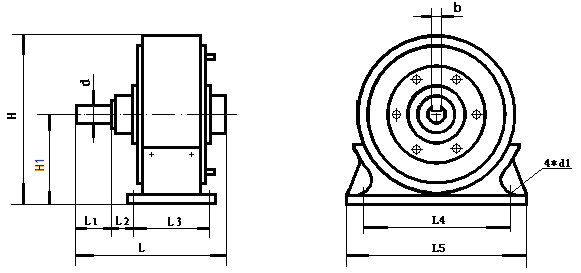

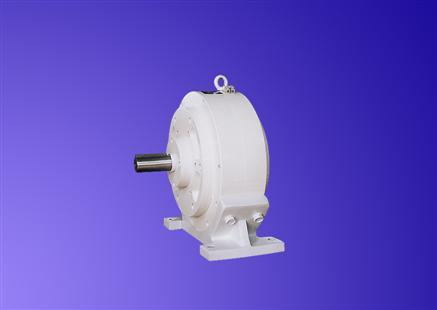

1、TLCZ-型 机座式安装 磁粉制动器

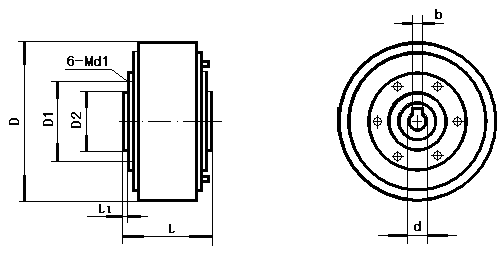

技术参数及安装尺寸

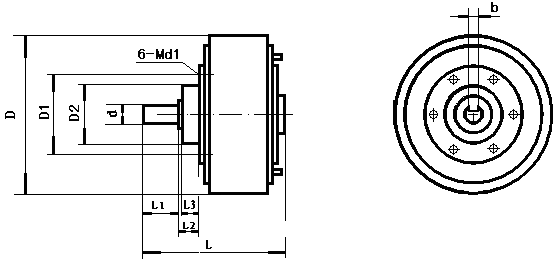

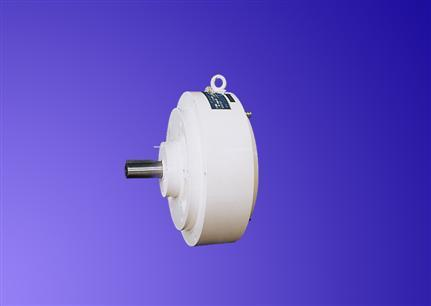

2、TCZF-型 法兰式安装 磁粉制动器

技术参数及安装尺寸

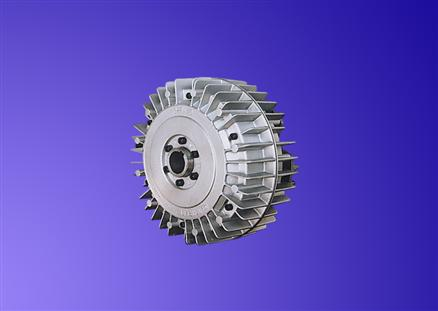

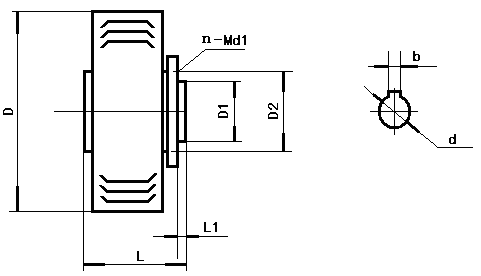

 3、TCZK-型 空心轴式安装 磁粉制动器

技术参数及安装尺寸

4、TCZKX-型 空心轴外壳旋转式安装 磁粉制动器

技术参数及安装尺寸
