TLWL型涡流加载器

产品简介：

电涡流制动器是一种性能优越的模拟加载元件，它利用涡流损耗的原理来吸收功率。以激磁电流为控制手段，达到控制制动转矩目的，其输出转矩与激磁电流呈良好的线性关系。并具有响应速度快、结构简单等优点。

电涡流制动器与我公司生产的转矩转速功率测量仪、转矩转速传感器、加载控制器、自动测试软件可组成成套自动测功系统。广泛应用于动力机械、传动机械输入、输出的转矩、转速、功率、效率的检测。广泛应用于不同负载状态下动力机械输入技术参数的检测，如：电流、电压电功率、功率因数；油耗、烟度、振动、噪音；流量、压力等。广泛应用于不同负载状态下动力机械控制器技术参数的检测，如变频器、直流电机控制器等。

电涡流制动器与我公司生产的加载控制器配套，可组成手动张力控制系统。与我公司生产的ZK型自动张力控制仪及张力检测传感器配套，可组成闭环自动张力控制系统。广泛应用于印刷、包装、造纸及纸品加工、纺织、印染、电线、电缆、橡胶皮革、金属板带加工等有关卷绕装置的张力自动控制系统中。

一、主要特点：

1、转矩与激磁电流线性关系良好，适合于自动控制；

2、结构简单，运行稳定、价格低廉、使用维护方便；

3、采用水冷却，噪音低、振动小；

4、输入转速范围宽，可用于变频调速等各类电动机及动力机械的型式试验；

5、控制器采用直流电源，控制功率小。

二、产品规格及主要技术参数：

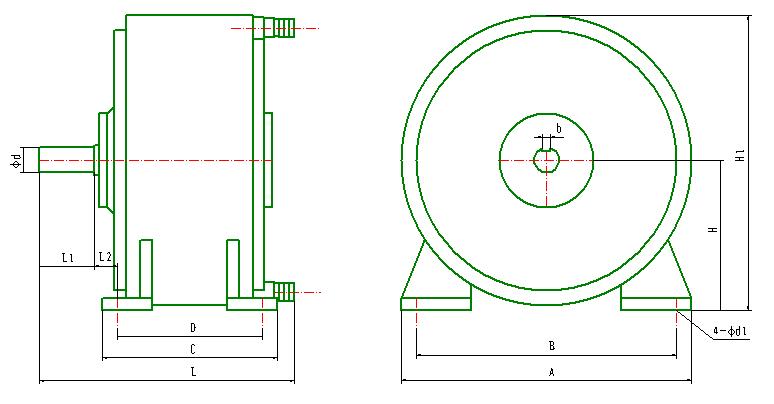

三、安装尺寸

TLWZ- 涡流制动器安装尺寸

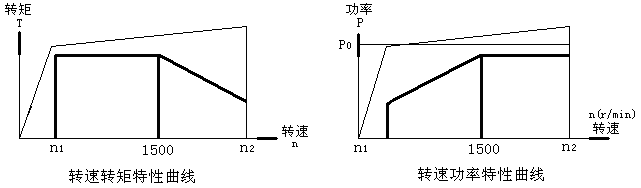

四、特性曲线

P0------最大冷却功率       n1------为额定最低转速       n2------为额定最高转速。

五、使用环境

1、最高环境温度不超过40℃；

2、海拔高度不超过2000m；

3、当环境温度为20℃时，相对湿度不大于85%。

六、注意事项

1、按额定转矩、转速、功率选用涡流制动器。严禁超转矩、超功率、超转速使用。

2、运行前须对电涡流制动器进行检查。核定铭牌数据是否为要求的规格；检查紧固件是否松动，各接线板接线是否正确，接触是否良好，如有缺陷或不良应予排除或更换；用500伏的兆欧表检查励磁绕组,其绝缘电阻不低于12M Ω。

3、产品安装时，以轴伸水平，底脚放平后旋紧地脚螺栓，并保证各相连装置转动轻快灵活。

4、冷却水中不含有直径1mm以上的固体颗粒或其它杂物，其pH值为6-8，硬度为300ppm以下。

5、进水压力一般为不小于0.1Mpa，不大于0.3Mpa。

6、进水温度最高不超过30℃，出水温度约为50℃-60℃为宜，大于70℃时则应加大冷却水量。

7、加载（加励磁）之前必须先通入冷却水，卸载（去励磁）五分钟之后才能断开冷却水。严禁无水运行，否则短时间便会损害设备。水压、流量应满足说明书要求。

8、电涡流制动器和控制器必须有可靠接地。

9、制动器不工作时必须关闭控制器，励磁电流回零。工作时注意励磁电压、电流，严禁超过额定参数运行。

10、电涡流制动器周围应保持清洁,进出水口应保持畅通。

11、制动器投入运行后，应定期给轴承添加润滑脂。

12、运行两年后应进行大修，清洗轴承，更换润滑脂，发现轴承损坏应更换。
